87 会目

第87会目 続々・電話でね…ウーウー♪

ダイヤル式電話のCの中身

電話機のベルと思しき箱は,なんと我が家の50年来のチャイムと同じようです。





そこで,【第2問】です。

このベルらしきものは,どんな仕組みで鳴るのでしょうか?

ここで,お茶しながらじっくりと,鳴る仕組みを考えてください。

マスター,ヒントは?

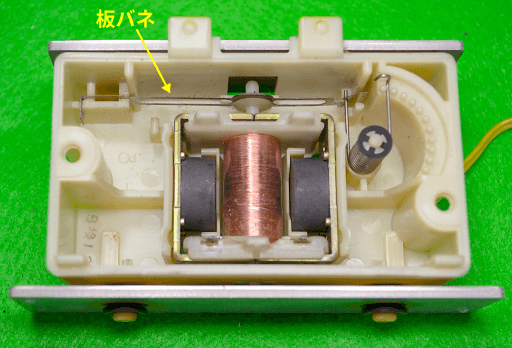

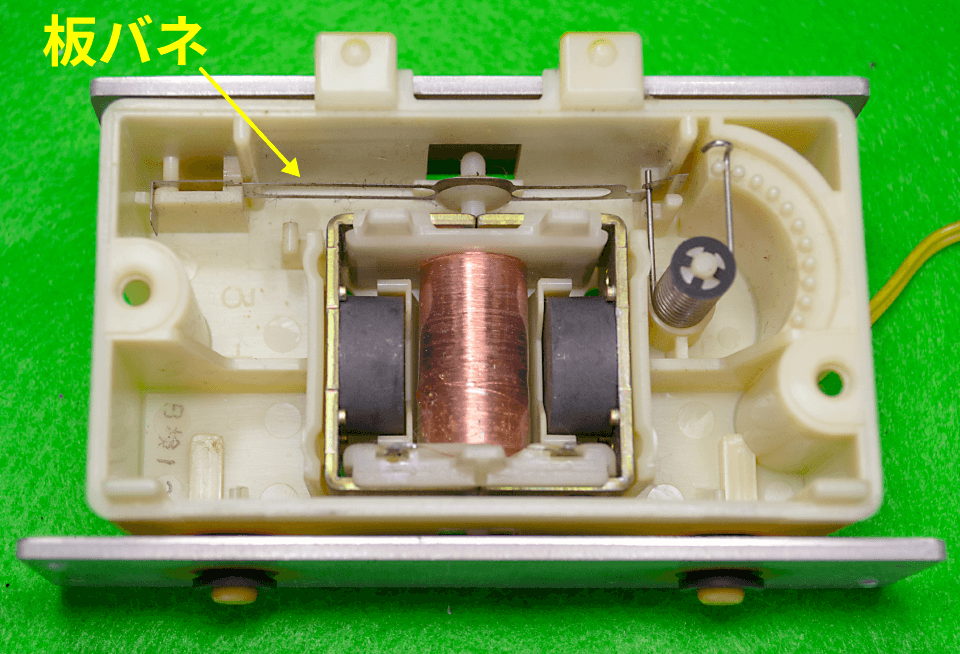

箱の中身を観察して,マスターは次のことに気づきました。

マスターの気づいたこと

  • 真ん中に見えるものには,エナメル線が巻いてある
  • そのエナメル線の中に棒が入っている
  • エナメル線の両端のものは磁石
  • 箱の両側面にある金属板の長さが違い,ドライバーでたたくと「リン,リーン」と鳴る

どうですか?

マスターの推理

  • コイルに電流が流れると,その両脇の磁石から棒が力を受けて飛び出す
  • 飛び出した棒は,板バネを押しのけて,側面にある短い金属板をたたき「リン」と鳴る
  • 飛び出した棒は,板バネに引き戻され,反対側の長い金属板をたたき「リーン」と鳴る

そこで,箱に電流を流してみました。
