第65会目 ヒゲじいからのプレゼント─ver.4

反転スイッチの配線

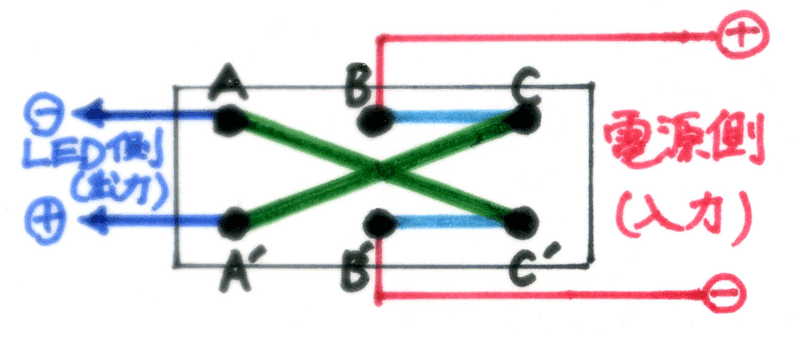

さあ! 電源側のをLED側にたどってみてください。

どうですか?

え〜っと,電源側のをたどると,B,…C,…A'で,LED側のになって……

うん,うん,本当だね!

スペーサー
反転スイッチ

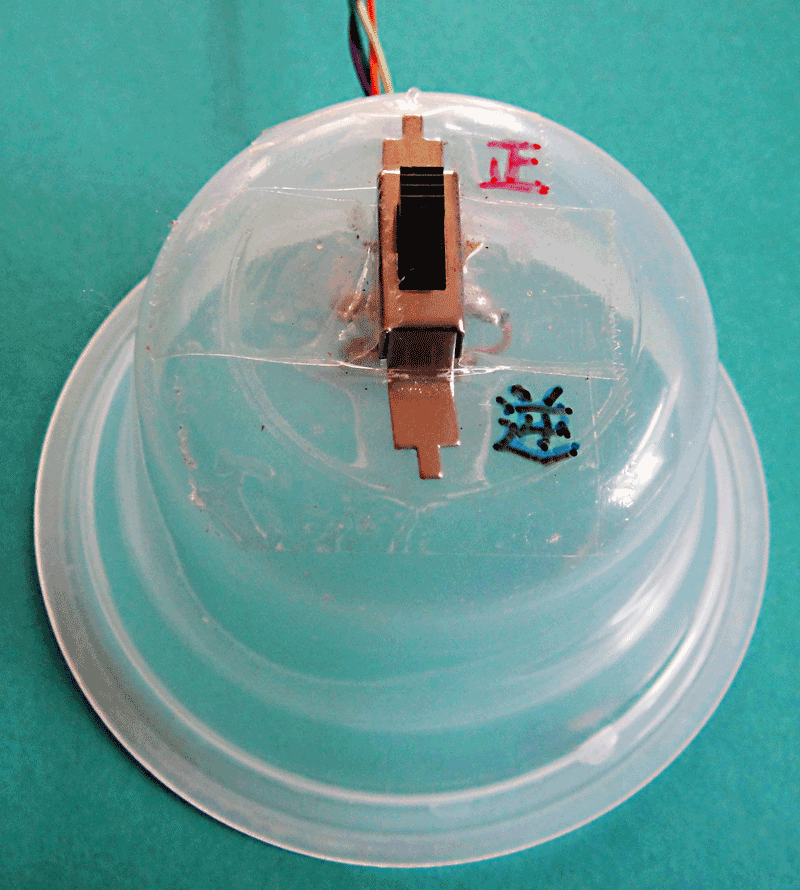

これで反転スイッチは完成です!!









この反転スイッチを回路に組み込めば……

うまくいく?はず??です。

まずは,展望台を…… スイッチON!

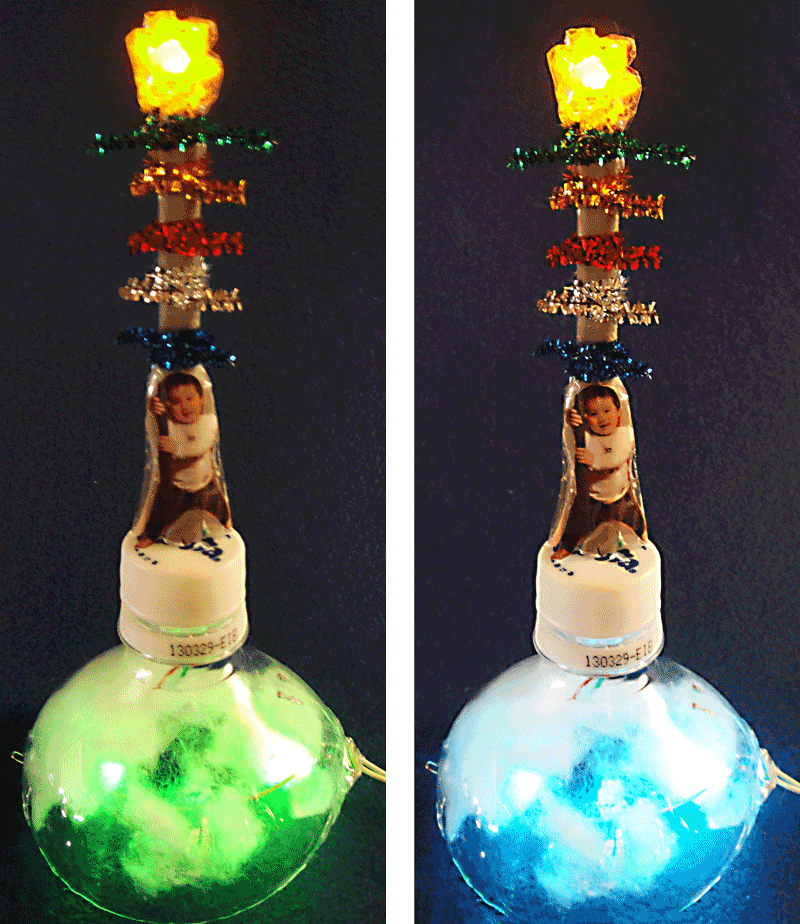

緑・青に光るツリー

時間と共に色が変わり,なかなかきれいでしょう!

今度はエレベーターです。

反転スイッチを用いて,まずは,左のエレベーターを上昇,
次に,右のエレベーターを上昇です。

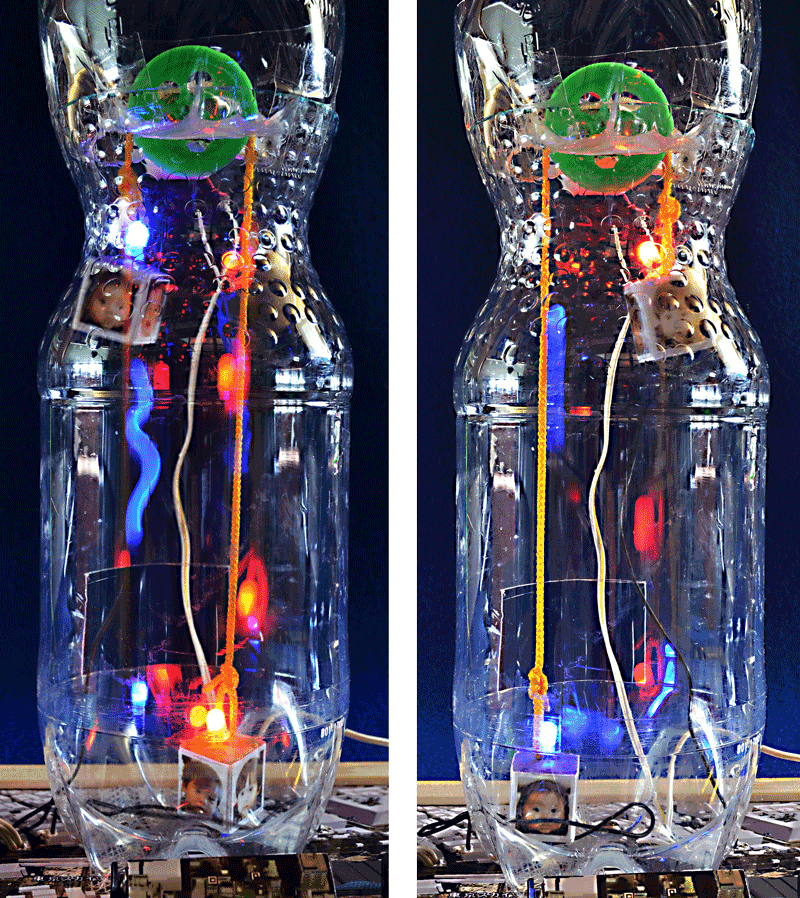

上下するエレベーター

なるほど。モーターが反転スイッチで逆回転しているのね。

でも,マスター,下降しているエレベーターのランプも点滅しているよ!

消えるはずでしょう!

マニフェスト違反だー!

う,う〜。( -.-)(..;)
