このスライドスイッチの6本の端子に『電源側(入力)』と『LED側(出力)』の4本の線等を,
どのようにつなぐと良いでしょうか?

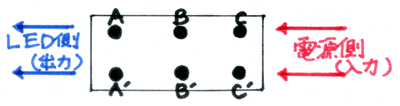

下の図に線を付け加えてください。
これが,今回最大の問いですので,お茶しながらじっくりと考えてください。
う〜,マスター,わかんないよ〜!!
では,ヒントを…

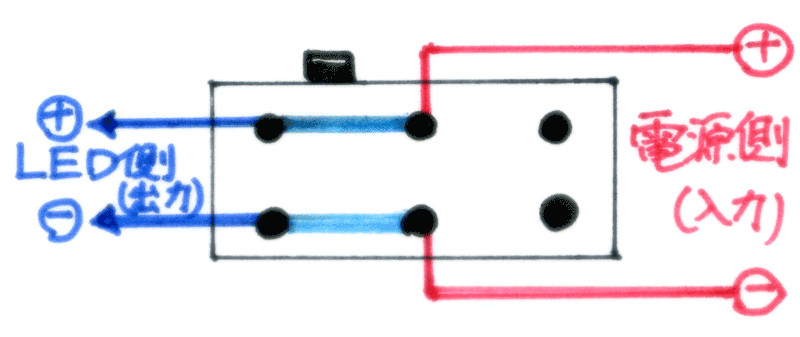

電源を図のようにつないで,レバーを左にスライドすると,
LED側の上の端子が+,下の端子が−になります。

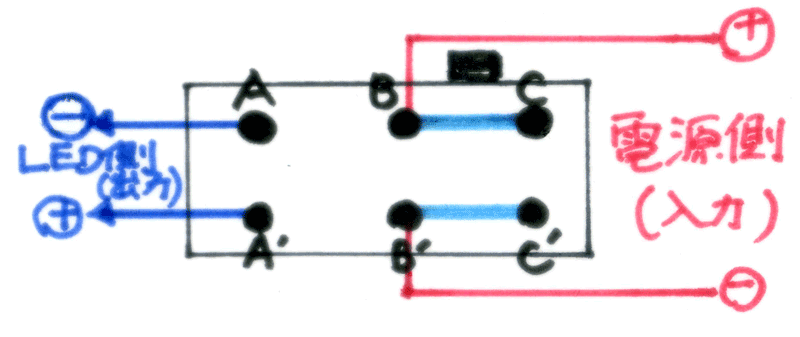

レバーを右にスライドしたとき,
LED側の上の端子を−,下の端子を+にするには,
A,C,A', C'をどのようにつなげば良いか…
考えてみてください。
あ! わかった!
え〜? わかんな〜い!
答えは…
(next page↓)
