今回の月食の写真は,群馬県の都丸邦久さんから,氏のHPより転載許可をいただきました。
http://kunissa.or.tv/moonecli/536x890.htm
月食の始まりから終わりまで(2011年12月10日〜11日)の写真が載っています。是非ご鑑賞ください。
「太陽・地球・月の位置」関係から,月食における地球の影の比率○/△について

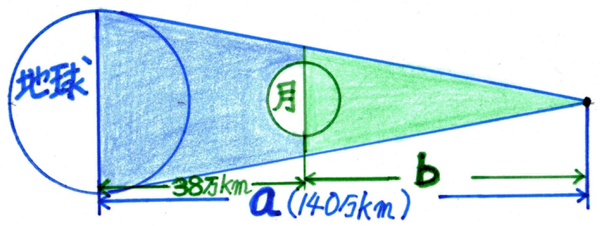

青色+緑色の大きな三角形と,緑色の小さな三角形は相似です。

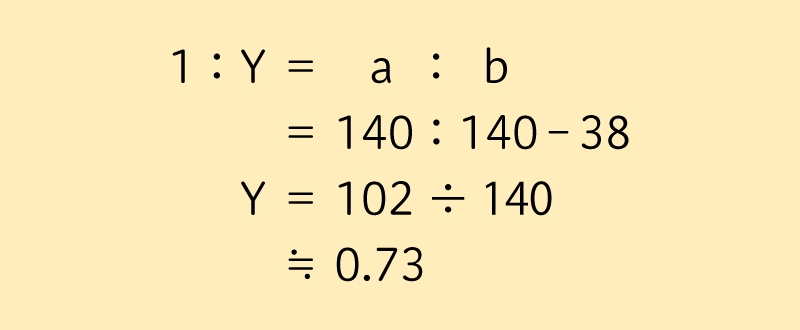

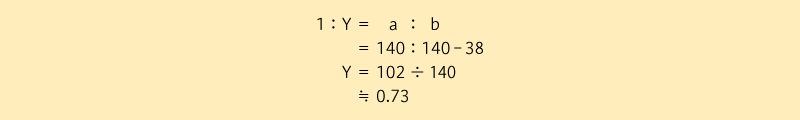

地球の大きさを 1 として,その影が月に映った大きさを $Y$ とすると,
つまり,地球の大きさの約 0.73 倍の影が月に映ります。
したがって,作図で求めた地球の影の大きさに,1/0.73 をかけると,地球の大きさが求められますが…
やってみると,3.13 $\times$ 1 $\div$ 0.73 $\fallingdotseq$ 4.29 となり,事実の 3.67 より大きくなりました。
作図をもっと正確(地球の影の輪郭に幅があるので難しいが)にやる必要がありそうです。
でも「地球はおおよそ月の4倍の大きさ」と言われていますので,まあ許容範囲ではないでしょうか?
「地球の影がしだいに小さくなる」ことは,下記のWEBサイトを参考にしました。
(c) by マスター(後藤富治)
