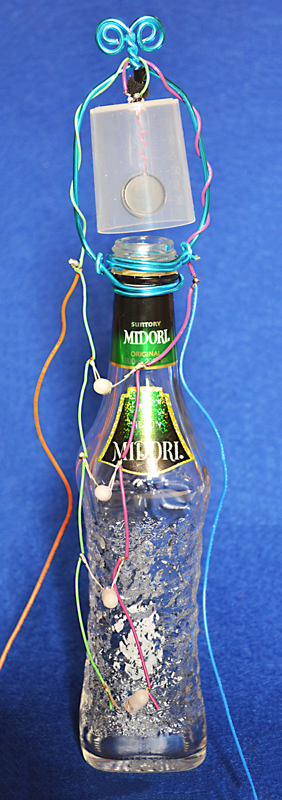

さあ,後は,
①手回し発電機
②コンデンサー
③メロディー+発光ダイオード
をどのようにつなげば良いかです。
条件は,次の2つです。
-
手回し発電機を回してコンデンサーに電気をためる。
電気をためている間は,メロディは鳴らず発光ダイオードも光らない。
-
手回し発電機を回すのをやめた後に,メロディが鳴り発光ダイオードも光る。
なーに簡単! スイッチを途中に入れれば良い。
そうですね。
でも,どっちのスイッチでしょうか?
え〜,左と右のスイッチは違うものなの?

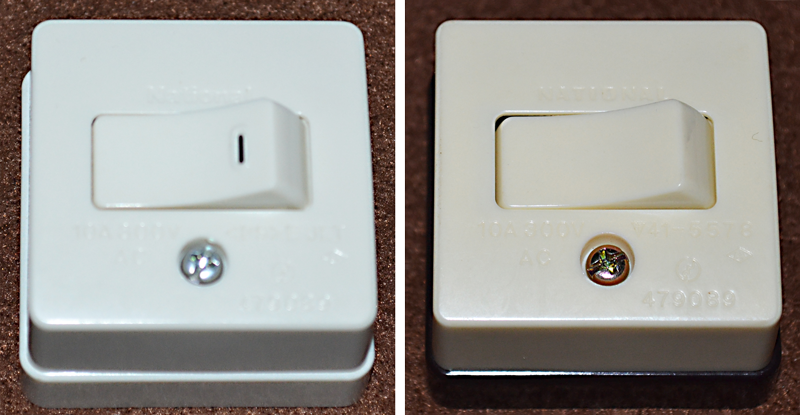

そうです。よ〜く見ると…
左のスイッチにはマーク「|」がついていますが,右には何もついていません。

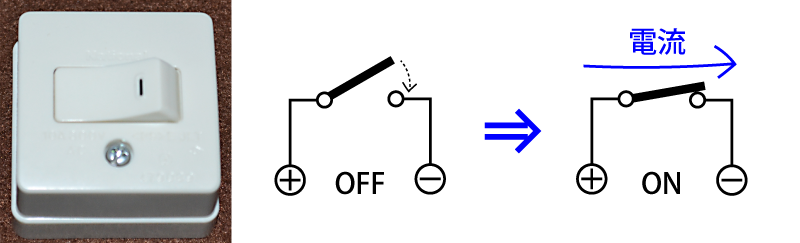

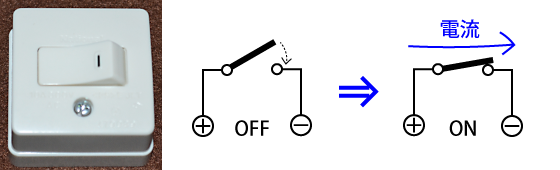

「|」マークのある方は,普通のスイッチで,ONとOFFを切り替える働きをします。

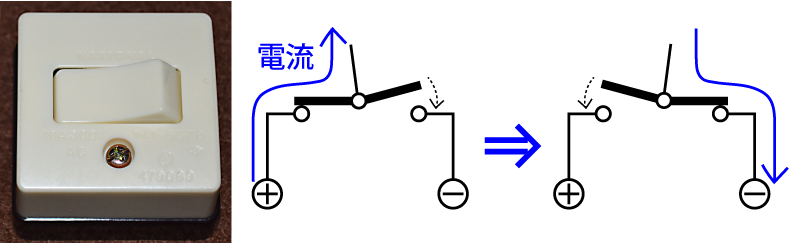

マークのない方は,三路スイッチと言う階段などで使われているスイッチで,電流を二股のどちらか一方に流す働きをします。
さて,最終問題です。

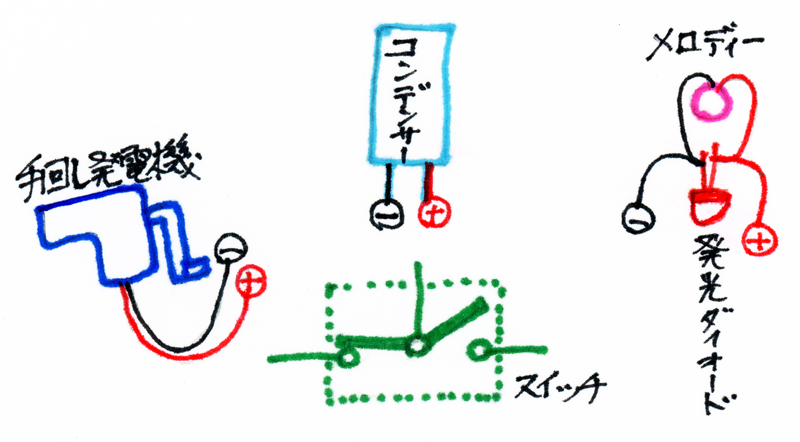

この三路スイッチを用いて,
①手回し発電機
②コンデンサー
③メロディー+発光ダイオード
の3つの部分を,
どのように接続すれば良いでしょうか?
マスター,この配線であれこれと苦戦しました。(結果はコロンブスの卵のようです)
さあ,みなさんも紙とペンを用意して,じっくり考えてください。
…お茶しながらね。(^.^)
