第49会目 掘り出し,優れモノ part2



マスターオリジナル USB顕微鏡

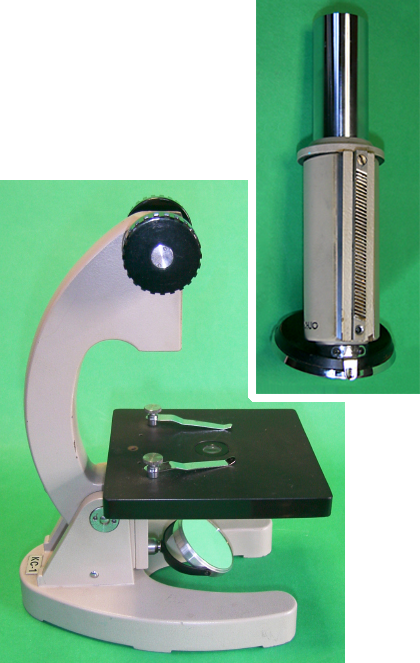

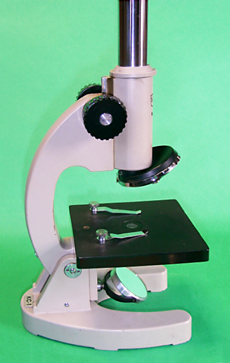

①廃品の顕微鏡

廃品の顕微鏡
右矢印

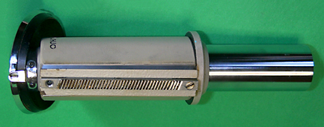

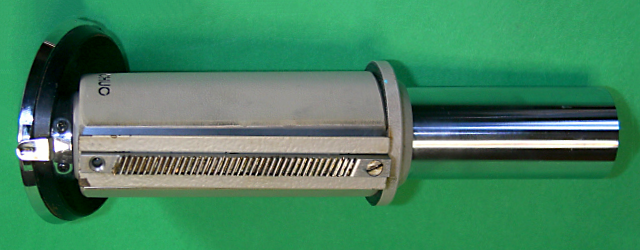

②鏡筒部をはずす

鏡筒部を外す
右矢印

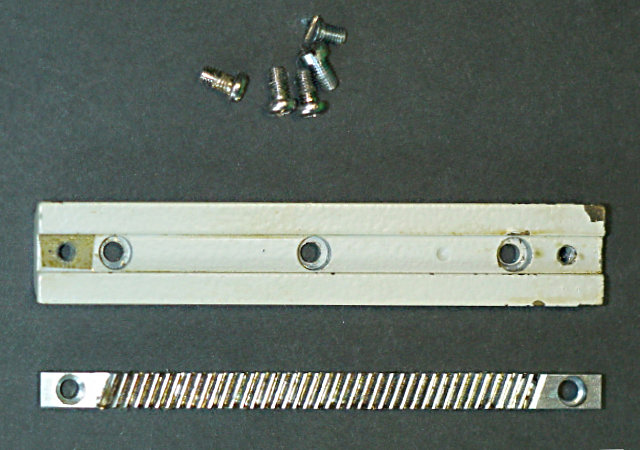

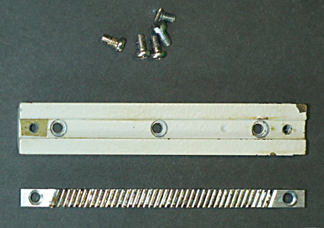

③平ギヤ部のネジをはずす

平ギヤ部のネジをはずす
下矢印


④平ギヤ部を取り出す

平ギヤ部を取り出す
下矢印

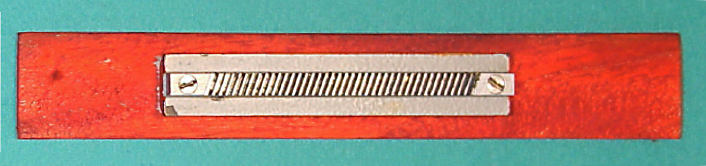

⑤平ギヤ部を板に取り付ける

平ギヤ部を板に取り付ける
下矢印

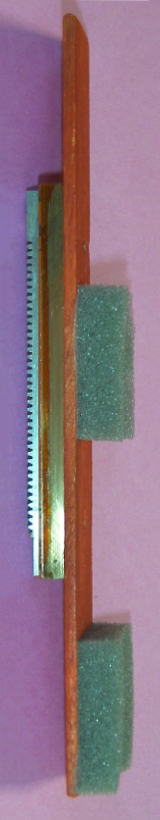

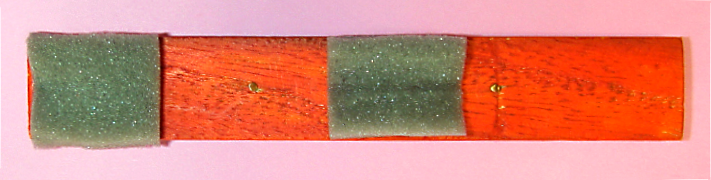

⑥裏側にスポンジを貼り付ける

裏側にスポンジを貼り付ける
右矢印



ギヤ付き板

横からみたところ
右矢印

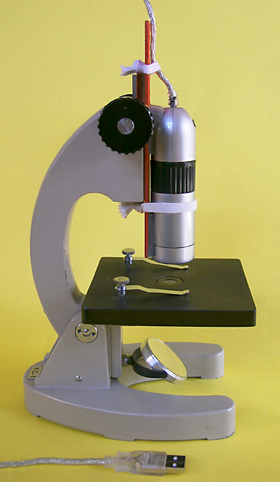

⑦ギヤ付き板を顕微鏡に差し込み,平ゴム2本で USB digital Microscope を止める

完成!

完成!
